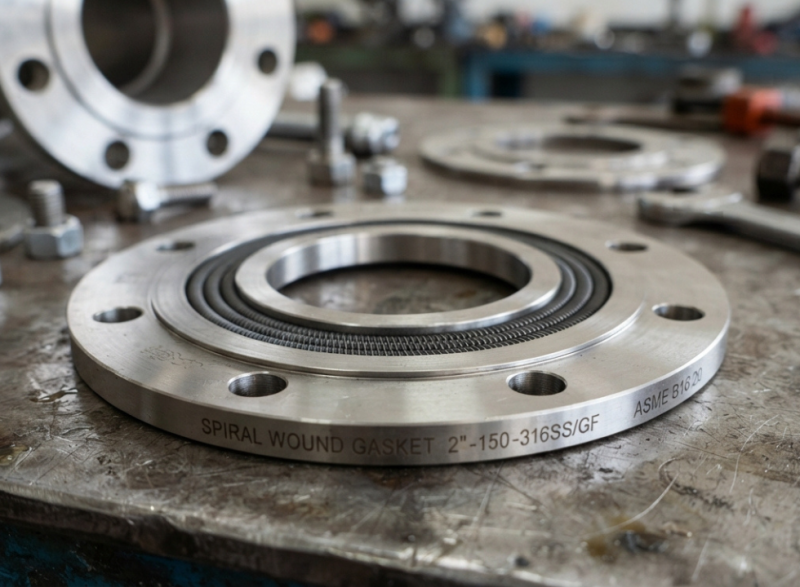

Junta metálica espiralada: precisão e segurança para vedação

A Junta metálica espiralada é um componente de vedação desenvolvido para aplicações industriais nas quais estanqueidade, resistência mecânica e estabilidade operacional são requisitos importantes. Sua construção combina elementos metálicos e materiais de enchimento, formando uma solução capaz de acompanhar diferentes condições de pressão e temperatura. Por isso, é encontrada em sistemas de tubulações, equipamentos, válvulas, trocadores de calor, vasos e outras instalações industriais. A escolha correta depende das características do fluido, do tipo de flange, das condições de operação e dos materiais empregados na fabricação.

Como a vedação espiralada funciona e por que sua construção importa

O princípio de funcionamento das juntas espiraladas está relacionado à combinação entre resistência estrutural e capacidade de acomodação. Durante a montagem, a compressão aplicada entre as faces dos flanges faz com que o material de enchimento ocupe pequenas irregularidades existentes nas superfícies. Ao mesmo tempo, o elemento metálico contribui para manter a integridade física da peça diante das solicitações presentes no sistema.

Esse conjunto é normalmente produzido pelo enrolamento de uma fita metálica perfilada, formando uma estrutura em espiral. Entre as espiras são inseridos materiais de enchimento selecionados conforme o serviço. Grafite flexível e PTFE estão entre as possibilidades utilizadas em diferentes projetos, enquanto ligas metálicas específicas podem ser escolhidas de acordo com temperatura, pressão e compatibilidade química.

A estrutura pode ainda receber anéis de reforço. O anel externo, além de contribuir para o posicionamento durante a instalação, auxilia no controle da compressão. Já o anel interno pode atuar como elemento de proteção, reduzindo a exposição das espiras ao fluido e contribuindo para diminuir turbulência e possibilidades de deformação.

Na especificação de uma gaxeta espiralada, portanto, não basta considerar somente o diâmetro nominal. É necessário analisar o conjunto de características do equipamento. Tipo e classe do flange, pressão de projeto, temperatura, composição do fluido, condições de vácuo e requisitos de montagem são informações relevantes para definir uma solução adequada.

Normas técnicas também desempenham papel importante. A ASME B16.20 estabelece requisitos dimensionais e construtivos para juntas metálicas utilizadas com determinados sistemas flangeados. Outras referências normativas podem ser aplicáveis conforme o padrão dimensional, o projeto e a região de utilização. A própria Juntax informa trabalhar com peças fabricadas seguindo referências ANSI e DIN, além de apresentar soluções construídas conforme ASME B16.20, DIN e JIS em sua linha de juntas metálicas espirais. :contentReference[oaicite:0]{index=0}

Outro aspecto relevante é a densidade do enrolamento. A proporção entre espiras metálicas e material de enchimento influencia o comportamento da junta quando submetida à compressão. Uma construção inadequada pode comprometer a capacidade de vedação, principalmente em condições severas. Por isso, características de fabricação, dimensionalidade e controle do produto devem fazer parte da análise técnica antes da aplicação.

Materiais, configurações e aplicações em diferentes processos

As juntas de vedação espiraladas podem ser produzidas com diferentes combinações de materiais. A seleção do metal precisa considerar resistência à corrosão, temperatura de operação, características do fluido e compatibilidade com os demais componentes do sistema. Entre os metais empregados em soluções industriais estão diferentes tipos de aço inoxidável, aço carbono e ligas especiais.

O enchimento exerce uma função igualmente importante. O grafite flexível é utilizado em diversas aplicações por apresentar capacidade de acomodação e desempenho em ambientes de temperatura elevada, enquanto o PTFE pode ser considerado em situações nas quais suas propriedades químicas sejam mais adequadas. A escolha não deve ser feita apenas pela temperatura máxima indicada para um material isoladamente, porque o desempenho depende do conjunto formado pela junta, flange e condições reais de serviço.

Existem diferentes configurações construtivas. Alguns modelos contam somente com o enrolamento metálico e o enchimento, enquanto outros recebem anel externo de centralização. Há também versões que incorporam anel interno, especialmente quando o projeto exige maior controle sobre o comportamento da vedação em condições de pressão, temperatura ou vácuo.

Entre as configurações encontradas no mercado estão modelos destinados a flanges macho e fêmea, lingueta e encaixe, além de soluções para flanges com face ressaltada, lisa, plana e sobreposta. A Juntax apresenta diferentes construções, incluindo modelos com guia externa e versões com anel interno, indicando aplicações específicas conforme o tipo de flange e as condições de trabalho. :contentReference[oaicite:1]{index=1}

Em equipamentos industriais, esse tipo de vedação pode ser empregado em linhas de processo, válvulas, bombas, compressores, vasos de pressão, trocadores de calor e sistemas de tubulação. Também pode ser utilizado em instalações que trabalham com vapor, gases, líquidos industriais e outros meios, desde que os materiais e parâmetros da junta sejam compatíveis com o serviço.

O uso em ambientes de alta temperatura e pressão exige atenção especial. Nesses casos, o desempenho da vedação está diretamente relacionado à seleção dos materiais, à construção da peça, ao acabamento das faces de contato e à força de aperto aplicada durante a montagem. Uma junta tecnicamente adequada pode perder desempenho quando instalada em condições diferentes daquelas consideradas em sua especificação.

Por isso, a aplicação deve sempre considerar o conjunto do sistema. Informações como diâmetro nominal, classe de pressão, padrão dimensional, tipo de flange, temperatura, pressão e fluido são fundamentais para definir a configuração apropriada. Essa abordagem evita escolhas baseadas somente em medidas superficiais e aumenta a confiabilidade do processo de vedação.

Como especificar e instalar uma solução de vedação industrial

A especificação começa pela identificação precisa do equipamento. O primeiro passo é verificar o tipo de flange e seu padrão dimensional. Em seguida, devem ser levantadas as condições de pressão e temperatura, além das características do fluido que estará em contato com a junta. Essas informações permitem selecionar materiais metálicos e de enchimento compatíveis com o serviço.

Também é importante avaliar se a instalação trabalha em regime de vácuo ou apresenta ciclos frequentes de aquecimento e resfriamento. Variações térmicas provocam movimentos relativos entre os componentes e podem exigir uma solução de vedação capaz de acompanhar essas alterações sem perder a capacidade de selagem.

Durante a instalação, as superfícies dos flanges devem estar limpas, íntegras e adequadamente alinhadas. Resíduos, riscos excessivos, deformações ou irregularidades fora das condições previstas podem prejudicar o contato da junta. A peça também deve ser posicionada corretamente, sem dobras ou danos provocados por manuseio inadequado.

O aperto dos parafusos merece atenção especial. A carga de compressão precisa ser distribuída de maneira uniforme para que a junta trabalhe corretamente. Procedimentos de montagem podem estabelecer sequência cruzada ou métodos específicos de aperto, utilizando torque ou tensão conforme o projeto e os componentes envolvidos.

O excesso de compressão também deve ser evitado. Uma força inadequada pode deformar a junta, alterar sua estrutura e comprometer o desempenho. Da mesma forma, uma carga insuficiente pode impedir que o material de enchimento acomode corretamente as imperfeições das faces do flange.

Após a montagem, inspeções devem observar sinais de vazamento, deformação ou comportamento anormal do sistema. Em instalações críticas, os procedimentos de teste e inspeção devem seguir os requisitos aplicáveis ao equipamento e ao processo. Quando ocorre desmontagem, recomenda-se avaliar a condição das superfícies e substituir a junta quando o procedimento técnico exigir uma nova peça.

A rastreabilidade também pode contribuir para a confiabilidade. Registrar informações sobre material, dimensão, padrão construtivo, lote, aplicação e condições de serviço facilita futuras manutenções e ajuda a evitar substituições inadequadas. Em ambientes industriais, esse histórico pode ser especialmente útil para identificar padrões de desgaste e aperfeiçoar os procedimentos de manutenção.

Outro ponto importante é evitar a escolha baseada exclusivamente em uma aplicação anterior. Mesmo que duas tubulações tenham dimensões semelhantes, diferenças de fluido, pressão, temperatura ou padrão de flange podem exigir configurações diferentes. A especificação deve ser individualizada de acordo com os parâmetros reais de cada instalação.

Como escolher uma junta adequada para cada necessidade industrial

A escolha de uma solução de vedação industrial deve combinar informações dimensionais, materiais e condições operacionais. O primeiro critério é confirmar as dimensões e o padrão do flange. Depois, é necessário relacionar essas informações à pressão e temperatura de projeto, ao fluido e às condições ambientais. Esse processo reduz o risco de incompatibilidade e contribui para a estabilidade do sistema.

Também é necessário considerar a função dos anéis de centralização e reforço. Em determinadas configurações, o anel externo auxilia no posicionamento da peça e no controle da compressão. Já o anel interno pode oferecer proteção adicional às espiras, reduzir a possibilidade de contato indesejado com o fluido e contribuir para aplicações que exigem maior controle do conjunto.

As características do flange são igualmente determinantes. Modelos destinados a faces ressaltadas, planas ou sobrepostas possuem requisitos próprios de dimensionamento e montagem. A utilização de uma configuração inadequada pode comprometer a distribuição da carga de compressão e, consequentemente, a estanqueidade.

Outro cuidado é relacionar o material de enchimento ao meio de processo. A compatibilidade química deve ser analisada juntamente com a temperatura e a pressão. Materiais que apresentam bom desempenho em uma determinada aplicação podem não ser apropriados para outro fluido ou condição operacional.

Na prática, uma seleção tecnicamente responsável considera o componente como parte de um sistema maior. Tubulação, flange, parafusos, equipamento, fluido, temperatura, pressão e procedimento de montagem precisam funcionar em conjunto. Essa visão é importante principalmente em instalações nas quais um vazamento pode gerar perdas de processo, paradas, riscos operacionais ou necessidade de manutenção emergencial.

Eu, na COVRE, considero que a especificação correta deve começar pela compreensão completa da aplicação. Por isso, valorizamos a análise das dimensões, dos materiais, das condições de operação e das características do equipamento antes da definição de uma solução. Nosso objetivo é contribuir para que cada projeto receba uma alternativa de vedação coerente com seus requisitos técnicos e com as necessidades da operação.

Uma solução industrial eficiente não depende apenas da escolha de uma peça resistente, mas da combinação entre projeto, fabricação, material, montagem e manutenção. Quando esses fatores são avaliados de forma integrada, a vedação pode desempenhar sua função com maior previsibilidade e segurança, ajudando a preservar a continuidade operacional dos equipamentos e das linhas de processo.
